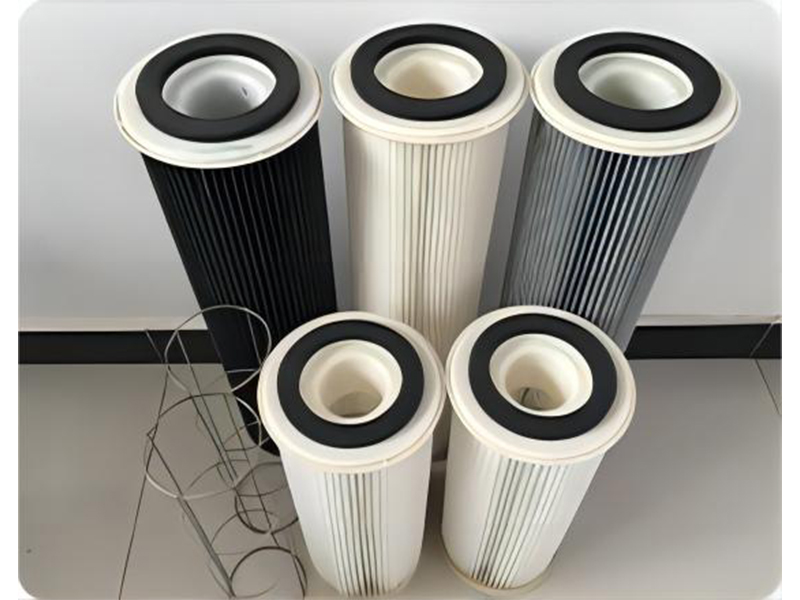

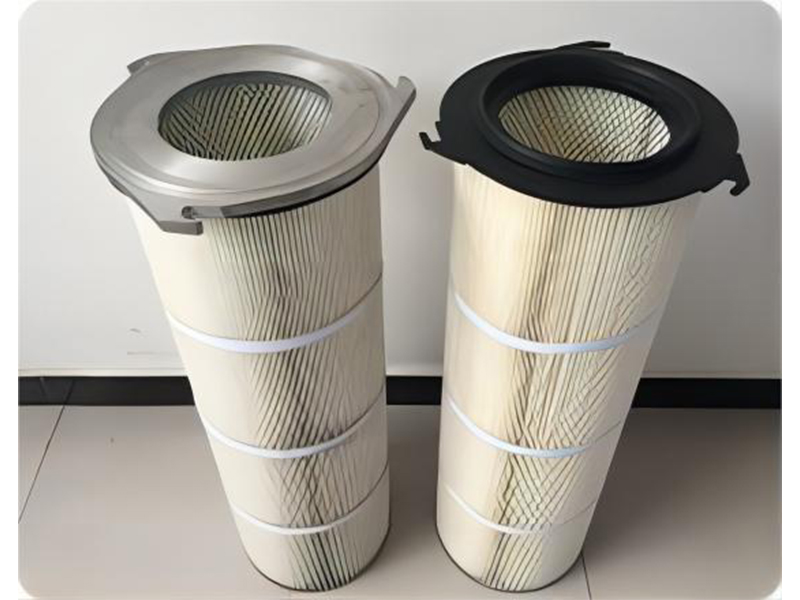

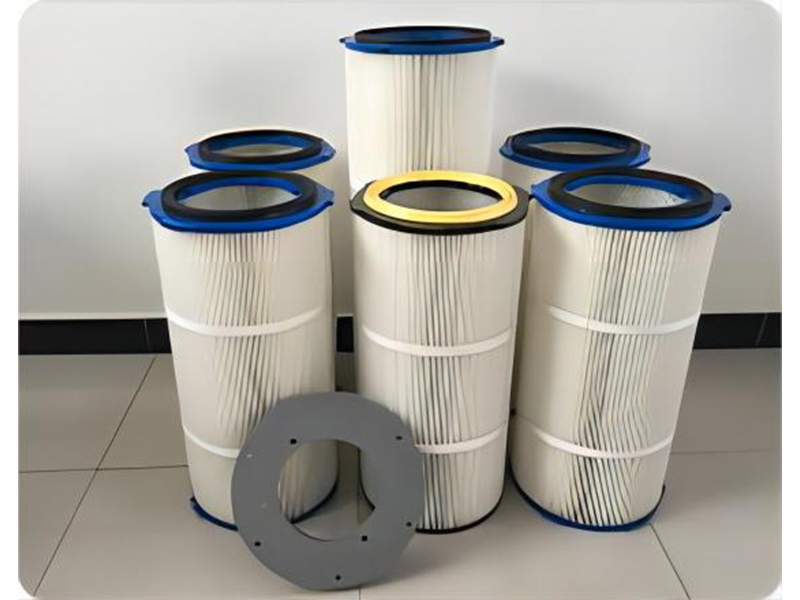

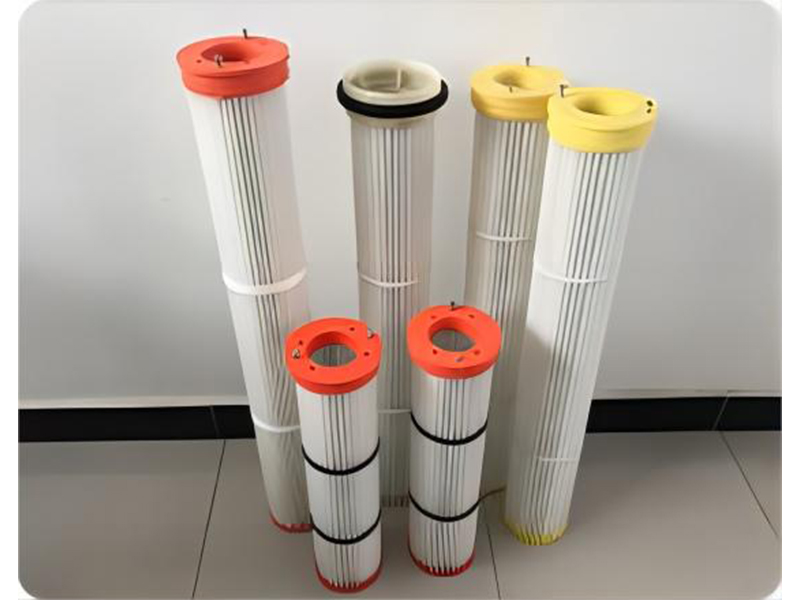

除尘滤筒结构是由一定长度挺括的滤料经拍波机打折成形，端盖、护网、滤料首尾粘合而成的星形过滤筒。比传统的布袋相比同样的高度，过滤表面面积提高 2-3 倍。

应用范围

机械行业、金属行业、化工行业、能源行业、医药、电子行业等

过滤介质

空气中的颗粒物，浮尘等

除尘设备在系统主风机的作用下，含尘气体从除尘器上部的进风口进入除尘器底部的气箱内进行含尘气体的预处理，然后从底部进入到上箱体的各除尘室内；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘吸附在滤料的外表面上，过滤后的干净气体透过滤筒进入上箱体的净气室由排气管经风机汇集至出风口排出。

增大过滤面积：比传统的布袋相比同样的高度，过滤表面面积提高 2-3 倍；

低压降：同样的处理风量，能够得到更低的压降；

低排放：降低了气布比，能达到更低的排放要求；

便于安装：滤筒的数量比滤袋更少，而且更短，安装简便快捷；

结构简单：不需要额外的龙骨和文氏管。复合纤维滤筒产品特点

1、表面过滤性能佳，无需形成滤饼即可达到**的过滤效率；

2、出众的清灰能力，滤材表面积灰极少；

3、清灰循环期间，颗粒更易排出，解决了极微小粉尘在滤材折与折之间的聚结问题，使气流降低*低， 空气流量平稳；

4、通流量大，比普通滤材增加 30-50% 的流量；

5、使用寿命长，阻力上升更平缓。聚酯纤维滤筒产品特点

1、易清灰的滤材选择；

2、准表面过滤设计；

3、极高的耐磨性；

4、易清灰的设计，按不同工况设计过滤面积，滤筒清灰更彻底、洁净；

5、强度高，挺度好，耐潮湿性能佳，可多次水洗。

（一）普通聚酯无纺布滤筒

采用聚酯纤维材料制作，过滤精度一般式5μm以上，适用范围：喷粉喷涂、喷砂作业、颜料、木材、水泥等行业的过滤。

（二）覆膜聚酯无纺布

采用进口 PTFE覆膜聚酯滤料，该材料制作滤筒使用寿命长，过滤精度高，反吹清灰更容易，一般工况条件下可 达1-2年，适用范围：焊接烟尘、喷丸铸造、制药、水泥、烟草、纺织工业（防治煤灰纱）等行业的过滤。

（三）防静电聚酯无纺布

防静电，即抗靜电铝膜处理，是在滤材表面覆盖一层极薄导电透气的金属铝涂层，避免静电跳火，适用于金属粉尘过滤、防爆工况除尘。

（四）防油防水聚酯无纺布

防油、防水、防尘处理是在滤材纤维上覆盖一层氟树脂使滤材具有抗油水及抗污功能，粉尘不易粘附，反吹清灰更容易。适用于潮湿或含油脂，粉尘浓度大的粉尘，也可用于干燥大粒径粉尘，效果更佳。

（五）木浆纤维滤纸

采用木浆纤维复合滤纸，适用范围：燃气轮机、压缩机、喷砂、烟草、粉煤灰、漂尘等行业的过滤。

1.高 效

增大过滤面积

比传统的布袋相比同样的高度，过滤表面面积提高 2-3 倍；

2.低排放

采用聚酯纤维材料制作，过滤精度一般是5μm以上，降低了气布比，能达到更低的排放要求；

3.

便于安装：

滤筒的数量比滤袋更少，而且更短，安装简便快捷，使用寿命长，一般工况条件下可达1-2年。

滤材 适用温度 过滤效率 风速 初始压差 正常运行压力 报警压力

木浆纤维滤纸 ≤ 80℃ F7-F9 0.7 ～ 1.25m/min ≤ 150Pa ~350-700Pa ~800Pa

聚酯纤维滤布 ≤ 120℃ G4-H10 ≤ 300Pa ~300-1000Pa ~1000Pa

木浆纤维滤纸滤筒规格型号

滤筒型号 外径（mm） 内径（mm） 安装孔径（mm） 高度（mm） 过滤面积 (m2)

LF-3266 Φ324 Φ213 Φ14 660 14

LF-3275 Φ324 Φ213 Φ14 750 15

LF-3290 Φ324 Φ213 Φ14 900 18

LF-32100 Φ324 Φ213 Φ14 1000 20

LF-3566 Φ350 Φ240 Φ16 660 15

LF-35100 Φ350 Φ240 Φ16 1000 23

备注：滤材表面后处理技术包括：阻燃、纳米膜

聚酯纤维滤布滤筒规格型号

滤筒型号 外径（mm） 内径（mm） 安装孔径（mm） 高度（mm） 过滤面积 (m2)

LF-3266 Φ324 Φ213 Φ14 660 9.6

LF-3275 Φ324 Φ213 Φ14 750 11

LF-3566 Φ350 Φ240 Φ16 660 10

LF-35100 Φ350 Φ240 Φ16 1000 15

备注：滤材表面后处理技术包括：PTFE 覆膜、防静电、阻燃、防油水、防静电 +PTFE 覆膜、阻燃 +PTFE 覆膜、防油水 +PTFE 覆膜、阻燃 + 防静电 +PTFE 覆膜。
