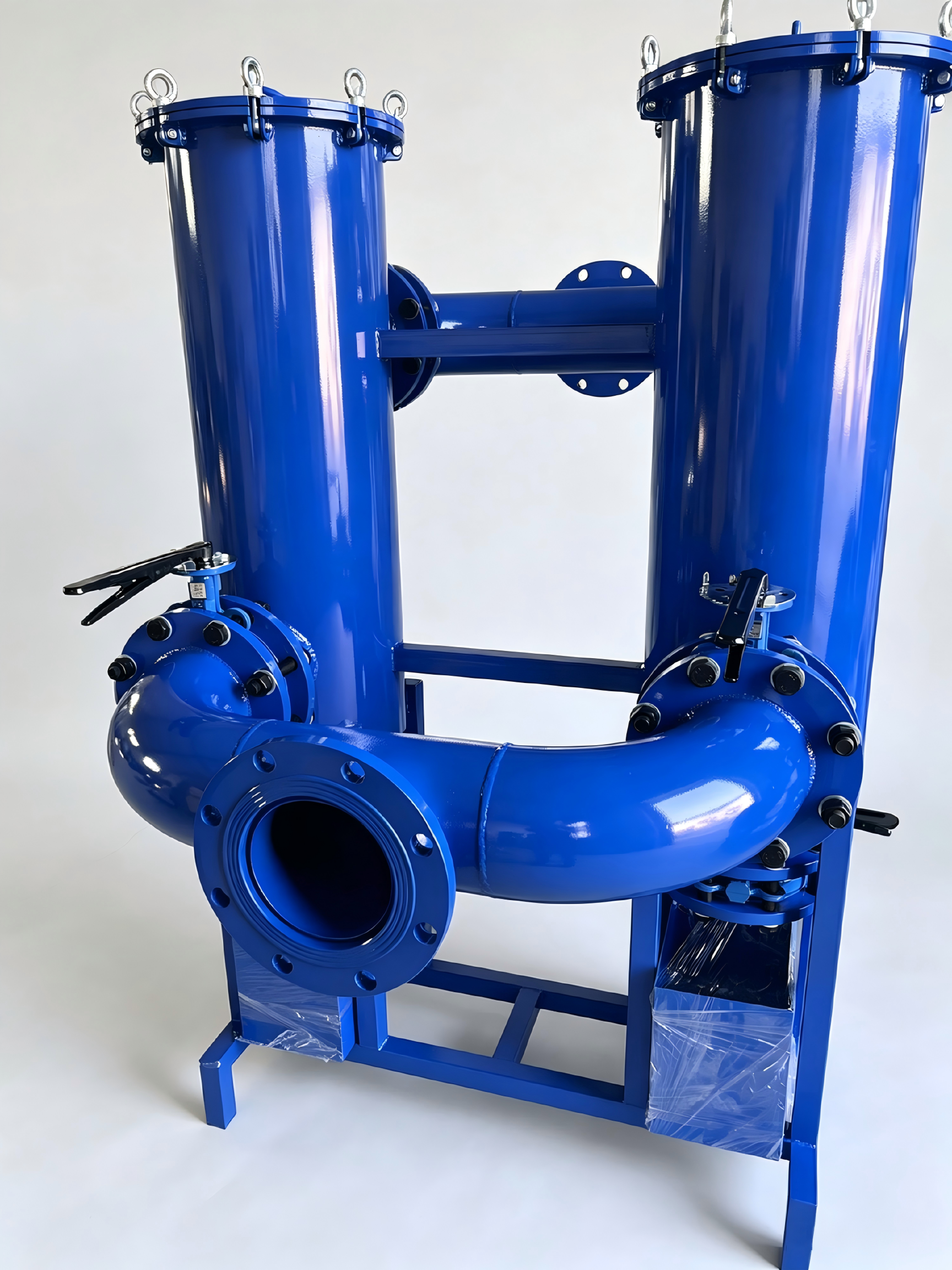

方圆真空泵系列——双联进气过滤器

产品介绍

在线切换式并联进气过滤器，俗称双联进气过滤器，属于一用一备并联结构的空气过滤器，核心特点：不停机在线切换，在不中断进气供气的前提下更换滤芯，多用于空压机进气、燃气轮机进气、仪表风、鼓风机进气等连续运行供气系统。

结构组成

两套独立过滤筒体并联共用进气总管与出气总管；壳体常用碳钢/不锈钢

切换阀组：三通换向球阀/梭阀，实现气流通道切换（手动换向，也可配电动/气动自动切换）

过滤元件：空气滤筒、折叠空气滤芯、初效/中效/高-效进气滤，根据粉尘工况选型

压差监测组件：压差表/压差开关，监测滤芯堵塞，压差升高报警，提示需要切换维护

附属部件：排气阀、泄压阀、排污口，用于隔离后泄压、排污、检修

工作原理
正常工况：一用一备进气气流只走其中一路滤筒，另一路作为备用，保持待命。进气粉尘被滤芯截留，洁净空气向下游（空压机/仪表气管路）输送。
滤芯堵塞 → 在线切换工作侧滤芯积灰，进出口压差上升至设定值，发出堵塞报警。操作人员操作换向阀，先投用备用滤筒，再隔离原工作滤筒（先开后关，防止断气、压力冲击）。
离线维护被隔离的滤筒泄压、排空，开盖更换/清洗滤芯；维护完成后复位，转为备用回路，循环使用。

也可双筒同时并联运行，增大总进气流量，此时可单路隔离检修，另一路维持部分供气。

滤芯材质

复合化纤滤材：聚酯无纺布、木浆复合滤料，主流空气滤筒，纳污容量大，透气性好

玻璃纤维滤材：高精度过滤，拦截细小粉尘；

金属烧结网/金属编织网：耐高温，可清洗重复使用，适合高温进气工况；

支撑骨架：镀锌钢板、不锈钢内网，保护滤材，防止气流冲击变形。
