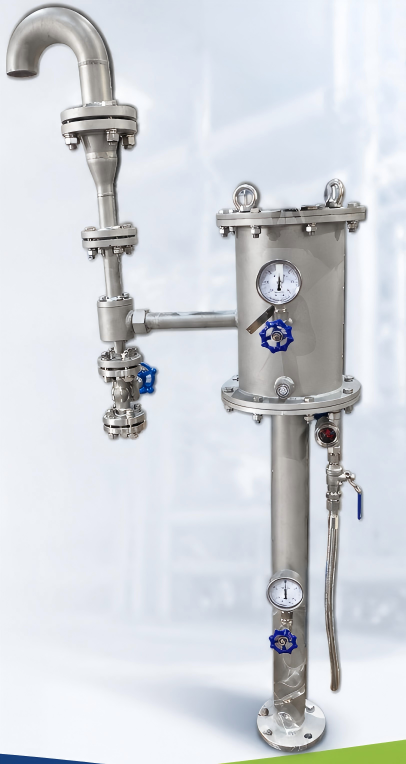

射流油雾过滤器

产品介绍

射流式油雾分离器是以压缩空气射流为动力、无电机无旋转运动部件的油雾净化回收设备。

依靠射流喷射器产生负压抽吸油雾，油雾经聚结滤芯凝聚成液态油滴，分离后的润滑油回流至油箱重复利用，净化后的气体随同工作压缩空气一并排放至大气、

工作原理

0.40.6 MPa压缩空气通入射流喷射器喷嘴高速喷出，依据射流卷吸效应，喷嘴周边形成负压，将油箱内油雾气体抽吸进入分离器壳体内部。含油雾气流流经聚结滤芯，微小油雾颗粒相互碰撞聚结形成液态油滴；液态油滴依靠重力向下汇集至底部集油腔，经回油口流回油箱；经过滤后的洁净气体被射流发生器卷吸，和工作压缩空气混合后从排气口排出。

技术参数

1、结构组成：射流喷射器、壳体筒体、聚结滤芯、油气进口、压缩空气接口、回油口、排气口和旁通泄压单向阀

2、按油箱呼吸气量确定设备处理风量，不是单纯按油箱容积选型

3、确认现场压缩空气条件：压力 0.40.6MPa，气源流量大于设备额定耗气量

4、壳体材质根据工况选择碳钢喷涂或 304 不锈钢；防爆工况排气口配置阻火器

5、回油管路连续向下敷设，避免积液、倒灌；建议配置负压表监测油箱负压

6、适用于润滑油站、齿轮箱、汽轮机油箱、压缩机油箱呼吸口油雾处理；空间狭小，不方便布置电动油雾收集器的现场；化工、油气等防爆区域

7、工作气源介质：干燥洁净压缩空气

8、油雾分离效率：≥99%（0.3μm 油雾颗粒）

9、滤芯类型：玻纤聚结滤芯（油雾专用），滤芯不可清洗复用，堵塞后直接更换；清洗会破坏玻纤聚结结构，分离效率大幅下降；更换时检查氟橡胶密封圈，避免密封不严造成油雾短路逃逸。法兰按需选配定制。
